tekla建模简介及特点

2021-11-20 14:17:22

       由于图纸与报表均以模型为准,而在三维模型中操纵者很容易发现构件之间连接有无错误,所以它保证了钢结构详图深化设计中构件之间的正确性。同时Xsteel自动生成的各种报表和接口文件(数控切割文件),可以服务(或在设备直接使用)于整个工程。它创建了新方式的信息管理和实时协作。Tekla公司在提供革新性和创造性的软件解决方案处于领头羊的地位。Tekla产品行销60多个国家和地区,在全世界拥有成千上万个用户。

Tekla是通用的钢结构详图设计软件,使用了它就奠定了与国际接轨的基础。事实上已经有相当数量的用户提出要用Tekla建模出图,尽快掌握和使用Tekla已是我们“首要任务”。

       Tekla是一个三维智能钢结构模拟、详图的软件包。用户可以在一个虚拟的空间中搭建一个完整的钢结构模型,模型中不仅包括结零部件的几何尺寸也包括了材料规格、横截面、节点类型、材质、用户批注语等在内的所有信息。而且可以用不同的颜色表示各个零部件,它有用鼠标连续旋转功能,用户可以从不同方向连续旋转的观看模型中任意零部位。这样观看起来更加直观,检查人员很方便的发现模型中各杆件空间的逻辑关系有无错误。在创建模型时操作者可以在3D视图中创建辅助点再输入杆件,也可以在平面视图中搭建。Tekla中包含了600多个常用节点,在创建节点时非常方便。只需点取某节点填写好其中参数,然后选主部件次部件既可,并可以随时查询所有制造及安装的相关信息。能随时校核选中的几个部件是否发生了碰撞。模型能自动生成所需要的图形、报告清单所需的输入数据。所有信息可以储存在模型的数据库内。当需要改变设计时,只需改变模型,其它数据均相应的改变,因此可以轻而易举地创建新图形文件及报告。

       Tekla是一个基于面向对象技术的智能软件包,这就是说模型中所有元素包括梁、柱、板、节点螺栓等都是智能目标,即当梁的属性改变时相邻的节点也自动改变。零件安装及总体布置图都相应改变。Tekla自带的绘图编辑器能对图形进行编辑。这样就可以使人为所引起的错误降低到很低限度。Tekla是一个开 放的系统,可以创建的自己的节点和目标类型添加到Tekla中去。

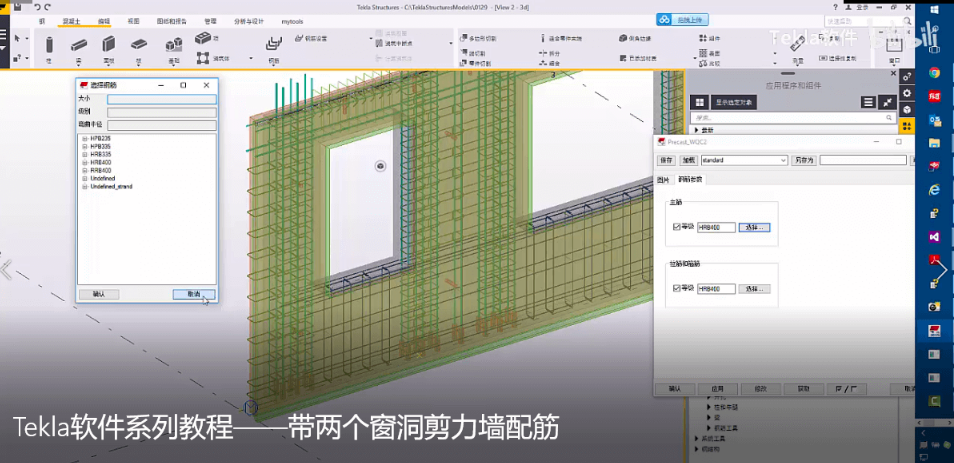

tekla建模

        在确认模型正确后就可以创建施工详图了。Tekla可以自动生成的构件详图和零件详图,其中构件详图还需要在AutoCAD进行深化设计,深化为构件图、组立图和零件图,以供装配、箱形组立和加工工段使用;零件图可以直接或经转化后,得到数控切割机所需的文件,实现钢结构设计和加工自动化。虽然我们数控设备不多,不可能全部零件完全由数据设备加工,相信在不久的将来一定会给我们的生产带来革 命性的改变。

报表的使用

       模型还可以自动生成某些报表,如螺栓报表、构件表面积报表、构件报表、材料报表。其中螺栓报表可以统计出整个模型中不同长度、等级的螺栓总量;构件表面积报可以根据它估算油漆使用量;材料报表可以估算每种规格的钢材使用量。报表能够服务于整个工程,是今后工程预算、工程管理的重要依据,用户可以根据自己的需要定制一些报表。
