为什么喊了那么多年依旧抛弃不掉2D图纸?

2021-08-23 10:45:58

旧习难改

坚持使用 2D 图纸文档或纸质图纸的一个重要原因是本能地抵.制变革。当您在整个职业生涯中都在使用一个系统时,继续使用您所熟悉的东西是zui舒服的。举个例子,当初自动化 CAD 系统替换手绘图纸也需要很长的时间。

然而,BIM 的早期采用者一直坚持认为 3D 建模是未来前进的方向。来自挪威Sweco Norway公司的Ulvestad先生——世界zui长的无纸化桥梁 Randselva 大桥的设计负责人之一,拥有丰富的基于BIM模型的项目实践经验。

“我们zui初开始交付 BIM 模型供现场使用的因为是我们没有足够的工程师来按时完成所有必要的项目图纸。然后我们发现,这种工作方式使我们更好地了解了承包商的工作范围。这还让我们更好地控制了工程量清单,我们可以在需要时更快地更改我们的设计。”

“我们还发现跨国合作比以前更容易,因为 BIM 模型在任何国家看起来都一样,所以语言就不是沟通的障碍。”

基于模型设计的主要优点是允许使用参数化设计——对于具有大量重复工作的复杂结构来说,能够节省大量的时间。

“对于像 Randselva 大桥这样需要大量重复工作的复杂结构,参数化设计可以节省大量时间。它还确保了质量的一致性、灵活.性,以及在下一个类似建筑结构中毫不费力地重复使用我们的设计。Sweco Norway公司作为业主已经开始要求项目无纸化。”

受合同约束

许多希望使用 3D 建模的工程师仍然受合同约束,要求生成 2D 绘图文档。但是,3D 模型更容易与参与项目的每个人共享,包括现场工作人员。

对 2D 工程图进行更改需要太多的人工和内存。相比之下,3D 模型可以同时驱动所有相关文档的自动更新,并且可以即时共享更新。

模型越完善越好

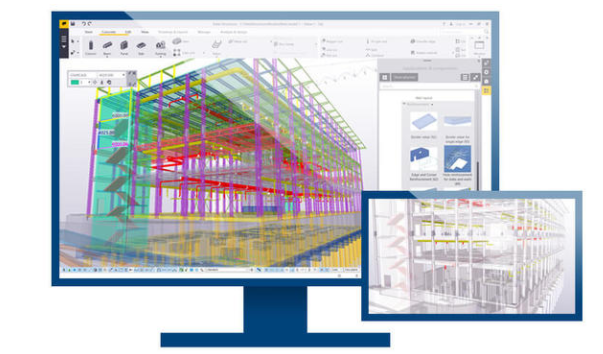

可构建的数字 3D 模型使项目更清晰准确。模型越完善、越准确,施工团队的工程问询和猜测工作就越少。高度完善的模型通过虚拟施工流程让工程和施工团队在现场开始工作之前,从三个维度全.面了解复杂的条件。此外,这还有助于提前订购并交付准确数量的材料,从而减少浪费并节省资金。

这适用于各种规模的项目。美国东南部的混凝土承包商 Wayne Brothers 公司以自身情况举了个例子。他们能够在模型中检查钢筋布置情况,并在两周内将钢筋装配并运至现场。采用BIM的制造装配过程比传统的二维.方法快一倍,使工程提前完成。

基于模型的协作,实现无冲突构建
