1、压型钢板板型及材质选择

根据钢结构技术文件要求，本工程主塔楼地.上结构楼板采用压型钢板组合楼板，压型钢板的型号采用缩口板或闭口板,压型钢板肋高以上混凝土厚度须大于65mm,同时，压型钢板本身应有足够的刚度提供施工阶段3000mm免支撑的设计净跨，3000mm以上的跨距则允许施工阶段在跨间架临时支撑。

根据市场调查结果，相同品牌相同钢板厚度的缩口型压型钢板单价比闭口型压型钢板略低(因为生产工艺和单位面积用钢量的差异所致)。因此，在符合以上技术要求的条件下，首先考虑采用缩口形压型钢板排板方式，并根据各楼层楼板厚度和梁间距，选择经济的钢板厚度。

在决定钢板厚度之前，首先了解各楼层混凝土楼板厚度，梁间距，以及能否连续铺板，然后确定压型钢板原材料的材质规格。

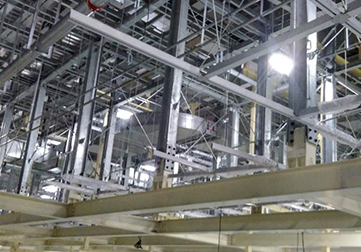

深化设计

2、组合楼板的耐火深化设计分析

(1)缩口形压型钢板组合楼板的耐火问题

缩口形压型钢板组合楼板通过国标GB/9978《建筑构件耐火试验方法》检验，取得耐火构件质检中心核发检验报告，仅能说明当板底没有防火喷涂的状况下，组合楼板的设计厚度不得小于通过耐火试验楼板试体的厚度。至于板底是否需要配置紧急耐火钢筋(Fire emergency reinforcement)则需另循耐火设计分析来决定。缩口板和开口板组合楼板构材的曝火深度意指板底曝火面垂直方向起算的深度，由BS5950“温度表”说明缩口板和开口板一样，在1.5h耐火限压型钢板各点的温度都将超过800°C,在这种高温之下钢材的屈服强度被大幅折减且趋近于零，已不符合作为组合楼板的抗拉构件。
