平面承重结构体系

2020-05-25 14:52:48

次

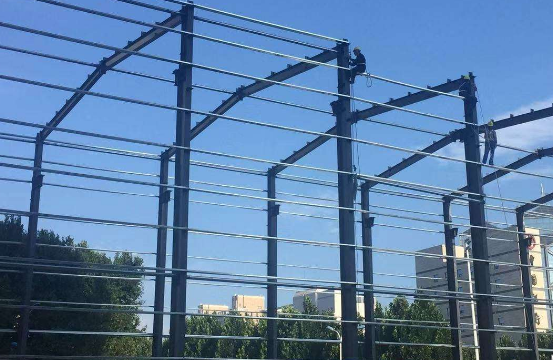

深化设计平面结构体系有承重体系和附加构件两部分纸成,其中承重体系是由一系列相互平行平面结构组成,承担该结构平面内的竖向荷载和横向水平荷载,并传递到基础。附加构件由纵向构件及支撑组成,将各个平面结构连成整体,同时也单受结构平面外的纵向水平力。轻式刚架结构是近几年来广泛应用的平面承重结构体系,除厂房建筑外,还有商业建筑(如超市等)、汽车展厅、体育馆等。常用的有两铰刚架、三铰刚架及无铰刚架,梁柱戒有等截面及变截面两种形式。

空间受力结构体系

空间受力结构体系分为网性室间结构和柔性闻结构等。

（1）刚性空间结构的网格结构有网架结构和网壳结构、桁架结构

网架结构空间网格结构的一种.它是以大致相同的格子或尺寸较小的单元组成。由于网架结构其有优献的结刊性能,良好的经济性、安全性与适用性,在我国的应用也比较广泛,特别是在大型公共建筑和工业厂房屋盖中更为常见。

人们通常将平板型的空间网格结构称为网架,将曲面型的空闻网格结构称为网壳。

网架一做是双层的,在某些情况下也可以做成三层网架结构受杆件通过节点有机的结合起来。节点一般设计成铰接,材料主要承受轴向力,杆件的截面相对小。网架结构很大的转点是由于杆件之间的互相支撑作用,很多杆件从两个方间成多个方向有规律的组成高次超静定空间结构,它刚度大多、整体性好，抗震能力强,而且能够承受由于地基不均匀沉降所带来的不利影响。即使在个别杆件受到损伤情况下,能自动调节杆件的内力,保持结构的安全:网架的杆件多为钢管，有时也采用其他型钢,材质为Q235或Q345。网架结构能够适应不同的跨度、不同的支承条件的公共建筑和工业厂房的要求,也能适应不同建平面及其组合。

网壳结构属于曲面型型网格结构，网壳只有单层和双层两种,是主要受薄膜内力的壳体,其有杆系构构造简单和薄壳结构受力合理的特点。因而是一类跨越能力大、刚度好、材料省、杆件单一、作安装方便、有广阔应用和发展前景的大跨度和超大跨度的空间结构。
